创建图表

用xlwings方式创建图表

利用xlwings包提供的charts对象的add方法可以创建图表。该方法的语法格式为：

sht.charts.add(left=0, top=0, width=355, height=211)

其中，sht表示工作表对象，有4个参数：

• left – 表示图表左侧的位置，单位为点，默认值为0。

• top - 表示图表顶端的位置，单位为点，默认值为0。

• width - 表示图表的宽度，单位为点，默认值为355。

• height – 表示图表的高度，单位位点，默认值为211。

该方法返回一个chart对象。

图5-1中工作表上部给出的是部分省市2011-2016年的GDP数据，利用该数据绘制复合条形柱状图，代码如下所示。

>>> import xlwings as xw  #导入xlwings
>>> app=xw.App()  #创建Excel应用
>>> wb=app.books.active  #活动工作簿
>>> sht=wb.sheets.active  #活动工作表
>>> cht=sht.charts.add(50, 200)  #添加图表
>>> cht.set_source_data(sht.range("A1").expand())  #图表绑定数据
>>> cht.chart_type="column_clustered"  #图表类型
>>> cht.api[1].HasTitle=True  #图表有标题
>>> cht.api[1].ChartTitle.Text="部分省市2011-2016年GDP数据"  #标题文本

生成图形如图5-1中所示。上面代码中，使用charts对象的add方法返回一个表示空白图表的chart对象，图表左上角的位置为(50,200)。用chart对象的set_source_data方法绑定绘图数据。参数中用range对象的expand方法获取单元格A1所在的数据表。用chart_type属性指定图表类型为复合柱状图。最后用API方式指定图表的标题，注意需要设置HasTitle属性的值为True。

图5-1 用xlwings方式创建的图形

用API方式创建图表

在API方式下创建图表，创建的是图表工作表，即创建的图表占据整个工作表。通过Charts集合的Add方法可向集合中添加新的图表工作表，Add方法的语法格式为：

wb.api.Charts.Add(Before,After,Count,Type)

其中，wb表示指定的工作簿对象。该方法的参数都可省略，各参数的含义如下：

• Before - 指定工作表对象，新建的工作表将置于此工作表之前。

• After - 指定工作表对象，新建的工作表将置于此工作表之后。

• Count - 要添加的工作表个数。默认值为1。

• Type - 指定要添加的图表类型。

注意：如果Before和After两者都省略，新建的图表工作表将插入到活动工作表之前。

该方法返回一个Chart对象。

下面使用图5-1中相同的数据，用API方式创建复合柱状图。

>>> sht.api.Range("A1:H7").Select()  #图表数据
>>> cht=wb.api.Charts.Add()  #添加图表
>>> cht.ChartType= xw.constants.ChartType.xlColumnClustered  #图表类型
>>> cht.HasTitle=True  #有标题
>>> cht.ChartTitle.Text = "部分省市2011-2016年GDP数据"  #标题文本

生成图5-2所示的图表工作表。代码中，绑定数据的方式使用的是用Select方法选择数据区域，然后用Charts对象的Add方法创建图表工作表。Add方法返回一个Chart对象，用Chart对象的ChartType属性设置图表类型为复合柱状图。注意指定图表类型常数的方式。最后指定图表的标题。

熟悉VBA的同学知道，用VBA可以创建嵌入式图表，即可以将图表嵌入到普通工作表中显示。使用xlwings方式和API方式都无法创建嵌入式图表。

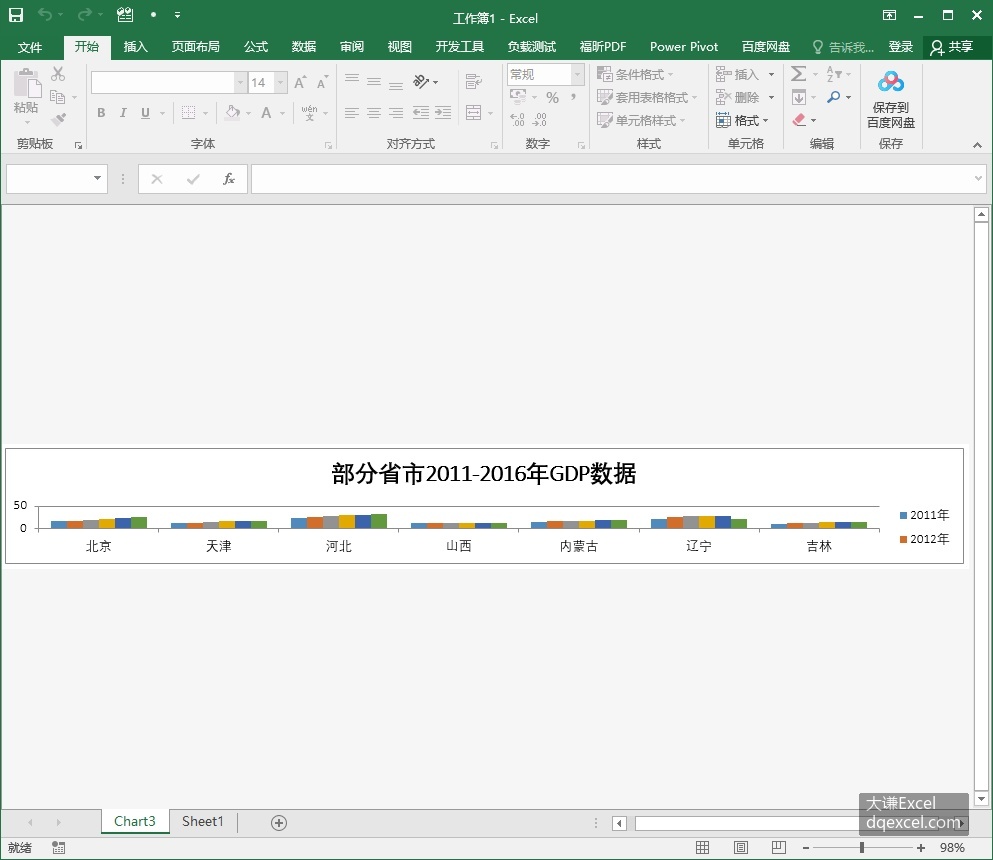

图5-2 用API方式创建的图表工作表

用Shapes对象创建图表

用Shapes对象创建图表，实际上也是在xlwings的API使用方式下实现的。在API使用方式下，使用Shapes对象的AddChart2方法创建图表。该方法的语法格式为：

sht.api.Shapes.AddChart2(Style,XlChartType,Left,Top,Width,Height,NewLayout)

其中，sht为指定工作表。一共有7个参数，均可选。

• Style：图表样式，值为-1时表示各图形类型的默认样式。

• xlChartType：图表类型，值为XlChartType枚举类型，表5-1中列出了一部分。

• Left：图表左侧位置，省略时水平居中。

• Top：图表顶端位置，省略时垂直居中。

• Width：图表的宽度，省略时取默认值354。

• Height：图表的高度，省略时取默认值210。

• NewLayout：表示图表布局，如果值为True，则只有复合图形才会显示图例。

该方法返回一个表示图表的Shape对象。

下面利用图5-1所示工作表中的数据绘制复合柱状图。首先选择数据区域，然后用Shapes对象的AddChart2方法绘制。

>>> sht.api.Range("A1").CurrentRegion.Select()
>>> sht.api.Shapes.AddChart2(-1,xw.constants.ChartType.xlColumnClustered,30,150,300,200,True)

生成图5-3所示工作表下方的图形。对比图5-1不难发现，使用API方式下的Shapes对象创建的图表与使用xlwings方式绘制的图表效果相同。所以可以推测，xlwings对Win32COM进行重新封装时本质上是使用Shapes对象创建图表的。

图5-3 利用给定数据绘复合柱状图

绑定数据

如5.1.1-5.1.3所述，可用两种方法绑定数据。

第一种方法是使用单元格区域的Select方法选择数据，在5.1.1-5.1.3介绍的创建图表的3中方法中，这种选择数据的方法适用于后面两种创建方法，即使用API方式创建的两种方法。

对于工作表sht，使用代码类似于下面的形式：

>>> sht.api.Range("A1").CurrentRegion.Select()

或

>>> sht.api.Range("A1:H7").Select()

另一种是使用chart(Chart)对象的set_source_data(SetSourceData)方法绑定数据，在5.1.1-5.1.3介绍的创建图表的3种方法中，这种选择数据的方法适用于前两种，即xlwings使用方式和第1种API使用方式。

在xlwings使用方式下，使用chart对象的set_source_data方法绑定数据。例如，对于工作表sht和图表cht，使用代码类似于下面的形式：

>>> cht.set_source_data(sht.range("A1").expand())

该方法只有一个参数，为一range对象，指定数据的范围。

使用第1种API使用方式可以创建图表工作表。通过Chart对象的SetSourceData方法，可为指定图表设置源数据区域。其语法格式如下：

cht.SetSourceData(Source, PlotBy)

其中，cht为生成的chart对象，有两个参数，含义如下：

• Source - 为一个Range对象，用来指定图表的源数据区域。

• PlotBy - 指定取数据的方式。值为1时表示按列取数据，值为2时表示按行取数据。

对于工作表sht和图表cht，使用代码类似于下面的形式：

>>> cht.SetSourceData(Source=sht.api.Range("A1:H7"), PlotBy=1)
